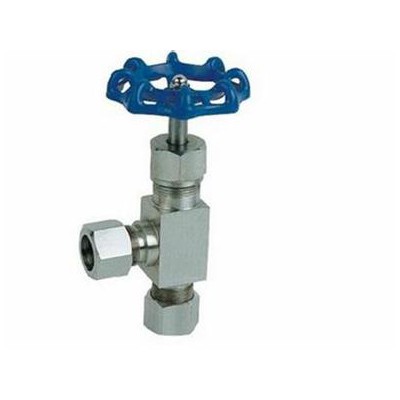

角式卡套针型阀
主要性能规范
J94W/H角式卡套针型阀的设计制造：GB/T 12224-1989，JB/T 7747-1995，连接形式：卡套式，结构特征：锥螺纹密封，阀门检验和试验：GB/T 13927-1992。
试验标准
试验项目TESTITEM 压力值PRESSURE VALVE
公称压力 Nominal Pressure 6.4
壳体试验 Shell Test 9.6
密封试验 Test 7.0
气压试验 Air Pressure Test 0.9
适用温度 Suitable Temperatue ≤180℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods
型号与零部件材质
型号
TYPE 阀体
BODY 接头
TIE-IN 阀杆
VALVE HANDLE 螺帽
SCREW CAP 填料
PACKING
J91H-64 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
J91W-64P 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
W91W-64R 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite
外型与连接尺寸
Do D1 L H
Φ8 Φ70 38 92
Φ10 Φ70 38 92
Φ12 Φ70 39 92
Φ14 Φ70 40 94
