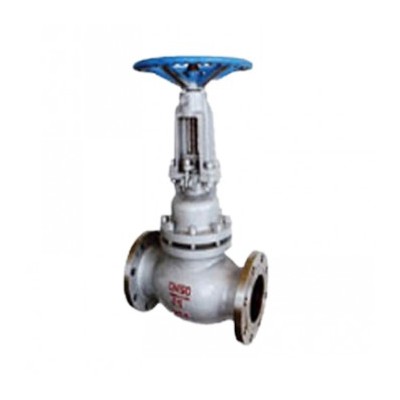

平衡式柱塞阀
连接尺寸：
U46SM-16C P UJ46 H -16C P R： 单位：mm
Y DN L D D1 D2 b Z-φd D0
150 480 280 240 210 24 8-23 400
200 600 335 295 265 26 12-23 450
250 650 405 355 320 30 12-25 500
300 750 460 410 375 30 12-25 560
350 850 520 470 435 34 16-25 640
400 914 580 525 485 36 16-30 720
U46SM-25C P UJ46 H -25C P R： 单位：mm
Y
DN L D D1 D2 b Z-φd D0
150 480 300 250 218 30 8-25 400
200 600 360 310 278 34 12-25 450
250 650 425 370 332 36 12-30 500
300 750 485 430 390 40 16-30 560
350 850 550 490 448 44 16-34 640
400 914 610 550 505 48 16-34 720
UZ46SM-1.6 UZ46H-1.6C P R主要外形尺寸和连接尺寸： 单位：mm
DN L D D1 D2 b Z-φd D0
150 350 280 240 210 28 8-23 360
200 400 335 295 265 30 12-23 400
250 450 405 355 320 32 12-25 450
300 500 460 410 375 34 500
350 550 520 470 435 38 16-25 550
Y DN L D D1 D2 b Z-φd D0
150 480 280 240 210 24 8-23 400
200 600 335 295 265 26 12-23 450
250 650 405 355 320 30 12-25 500
300 750 460 410 375 30 12-25 560
350 850 520 470 435 34 16-25 640
400 914 580 525 485 36 16-30 720
U46SM-25C P UJ46 H -25C P R： 单位：mm
Y
DN L D D1 D2 b Z-φd D0
150 480 300 250 218 30 8-25 400
200 600 360 310 278 34 12-25 450
250 650 425 370 332 36 12-30 500
300 750 485 430 390 40 16-30 560
350 850 550 490 448 44 16-34 640
400 914 610 550 505 48 16-34 720
UZ46SM-1.6 UZ46H-1.6C P R主要外形尺寸和连接尺寸： 单位：mm
DN L D D1 D2 b Z-φd D0
150 350 280 240 210 28 8-23 360
200 400 335 295 265 30 12-23 400
250 450 405 355 320 32 12-25 450
300 500 460 410 375 34 500
350 550 520 470 435 38 16-25 550
