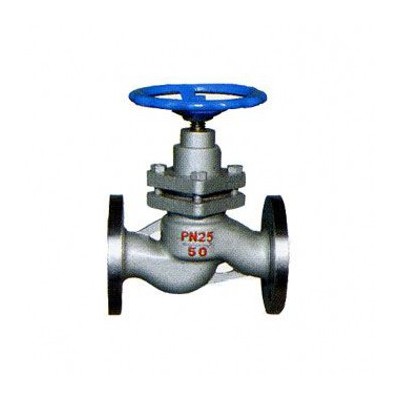

节能柱塞阀
41SM-1.6 U41SM-1.6P U41SM-1.6R主要外形尺寸和连接尺寸： 单位:mm
DN L D D1 D2 b Z-φd H H1 D0 重量
(公斤)
15 130 95 65 45 14 4-14 116 144 80 2.8
20 150 105 75 55 16 142 176 5
25 160 115 85 65 163 205 100 5.5
32 180 135 100 78 18 4-18 182 227 120 8.5
40 200 145 110 85 210 260 180 12
50 230 160 125 100 20 230 286 15
65 290 180 145 120 250 310 200 22
80 310 195 160 135 22 8-18 269 340 240 32
100 350 215 180 155 24 278 356 43
125 400 245 210 185 26 332 440 375 65
150 480 280 240 210 28 8-23 434 562 85
200 600 335 295 265 30 12-23 498 660 460 150
250 650 405 355 320 38 540 660 220
300 750 460 410 360 650 680 285
U41SM-2.5C U41SM-2.5P U41SM-2.5R主要外形尺寸和连接尺寸： 单位:mmDN L D D1 D2 b Z-φd H H1 D0 重量
(公斤)
15 130 95 65 45 16 4-14 116 144 80 3
20 150 105 75 55 142 176 5.2
25 160 115 85 65 163 205 100 5.5
32 180 135 100 78 18 4-18 182 227 120 8.9
40 200 145 110 85 210 260 180 12.4
50 230 160 125 100 20 230 286 15
65 290 180 145 120 22 8-18 250 310 200 22.6
80 310 195 160 135 269 340 240 33
100 350 230 190 160 24 8-23 278 356 45
125 400 270 220 188 28 8-25 332 440 375 70
150 480 300 250 218 30 434 562 375 95
200 600 360 310 282 34 12-26 498 660 460 165
250 650 425 370 332 36 12-30 540 660 235
